IMPS-4400 online RF-fuktanalysator
RF-baserad online-fuktanalysator
Sensortech Instant Moisture Profiling System (IMPS-4400) är ett beröringsfritt RF-baserat fuktprofileringssystem för skivtillverkare, utvecklat för att förbättra och optimera produktionsprocesser samt uppfylla kvalitetskrav, minska energikostnader, öka produktiviteten och förbättra lönsamheten.
IMPS-4400 använder radiofrekvensantenner för att analysera fuktbeteendet i skivan under ytan – en kritisk faktor för att säkerställa jämn och konsekvent kvalitet hos färdiga skivprodukter.
Fördelar
- Fullständig fuktkontroll: IMPS-4400 erbjuder den mest avancerade nivån av direkt fuktprofilering med en noggrannhet på ±0,05 %, vilket hjälper operatörer att fatta databaserade beslut för att styra skivkvaliteten.
- Kraftfulla visuella vyer av din process: Med hjälp av den patenterade programvaran kan fuktfördelningen visas grafiskt på flera sätt för enskilda skivor som går in i eller ut ur ugnar eller torkar, vilket bidrar till bättre kontroll av energikostnaderna.
- Integrera med ditt processtyrningssystem: När IMPS-4400 integreras i processen tillhandahåller systemet avancerade profileringsfunktioner för fuktkontroll på flera nivåer/däck.
Egenskaper
- RF-dielektrisk mätning som ger en verklig fuktkurva/profil
- Beröringsfri flerkanalig sensorrad (array) för profilering
- Enkel kommunikation mellan profileringssystemet och HMI-systemet
- Diagnostikfunktioner för skivprodukter med hjälp av patenterad programvara
- Datalagring och trendkurvor över tid för statistisk analys
Djupt penetrerande RF-fuktanalys
IMPS-4400 är utformat för att möta kraven hos skivtillverkare inom olika industrier.

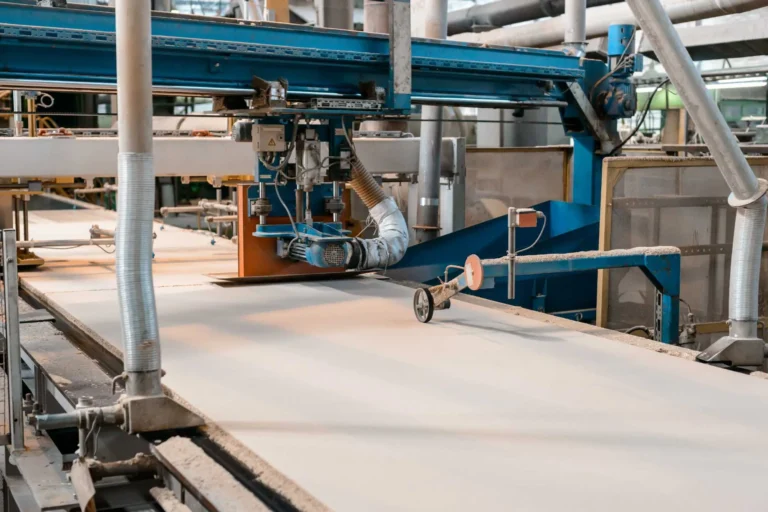

- Bygg- och byggmaterial: gipsskivor, hårdskivor, spånskivor, gips-/fiberskivor, cement-/fiberskivor
- Träförädling: lövträfanér, plywoodfanér, sågade trävaror
- Pappersindustri: kartong, laminat, massabalar, ark
Hur Guardian fungerar

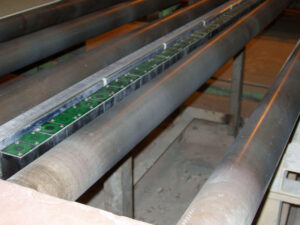

IMPS-4400 installeras direkt mellan valsarna i skivans transportlinje, och de enskilda sensorerna placeras i en rad som täcker hela linjens bredd. När skivan passerar genom transportören – antingen på väg in i eller ut ur torken/ugnen – sänder IMPS-4400 RF-signaler från sensorraden och registrerar upp till 30 fuktvärden per sekund.
Mätdata presenteras i den patenterade programvaran och lagras som en X–Y-matris baserat på sensorkonfigurationen. Programvarans diagram, tabeller och trendkurvor visualiserar fuktprofilen ur flera perspektiv och ger en äkta fuktmätning i realtid.
I/O-gränssnitt som tillval för enkel integration
Även om IMPS-4400 kan fungera som ett fristående system, har KPM Analytics gjort det enkelt att integrera IMPS-4400 i ditt processtyrningssystem via ett I/O-alternativ.
I/O-alternativet tillhandahåller realtidsanaloga (icke-låsande) signaler med 0–10 VDC och 4–20 mA-utgångar till processor eller PLC. Dessutom ger logikutgångar till processor eller PLC larmsignaler som indikerar användardefinierade fuktnivåer och skivlängder. Detta hjälper skivtillverkare att förenkla sina kvalitetskontrollprocesser genom att integrera fuktprofilering direkt i produktionen.
Radiofrekvensbaserad mätteknologi
IMPS-4400 använder RF-teknologi, som är en genomträngande mätmetod. Den bygger på radiofrekvens-dielektrisk mätning för att analysera produktens totala fukthalt genom hela materialet. Denna metod är ett alternativ till NIR-teknologi (nära infrarött), som mäter fukt på ytan utan att tränga in i materialet.
IR-mätning
IR-teknologi är en ytbaserad mätmetod, och dess effektivitet beror på hur fukten är fördelad i det material som mäts. Om fukten inte är jämnt fördelad i materialet, motsvarar ytans fukthalt sannolikt inte produktens totala fukthalt. Detta är en avgörande faktor vid bedömning av om IR-teknologi är lämplig för en viss applikation.
Även om fuktfördelningen är det viktigaste bedömningskriteriet är den inte den enda faktorn. Kontakta gärna våra experter för att få en kostnadsfri laboratoriemätning av det material som ska analyseras.
RF-mätning
RF-teknologi är en genomträngande mätmetod som använder radiofrekvens-dielektrisk mätning för att analysera produktens totala fukthalt. Denna fuktmätningsteknik bygger på att vatten har ett avsevärt högre dielektriskt värde jämfört med de flesta fasta material.
Mätningen är känslig för variationer i produktens densitet, men ger mycket noggranna fuktvärden i applikationer som ligger inom teknikens användningsområde.
Programvara
I skivtillverkningsprocessen är mätbar fuktinformation före och efter torkprocessen avgörande för att säkerställa produktkvaliteten. Den patenterade programvaran som levereras med IMPS-4400 erbjuder flera grafiska visualiseringar av fuktfördelningen i enskilda skivor, vilket ger värdefulla insikter för att optimera produktionen, minska spill och minimera energikostnader.
Visualisera din produktionsprocess på ett sätt som inget annat fuktkontrollsystem kan erbjuda.
- Visa grafiska profiler i flernivåvyer (multi-deck), tvärgående fuktkurvor, stapeldiagram och mycket mer.
- Visualisering av fukt vid torkarens utlopp visar fuktprofilen för varje enskild skiva. I exemplet nedan kan det blåmarkerade fuktigare området vid de nedre högra däcken leda till ojämn skivkvalitet.
- Den tredje bilden nedan illustrerar den tvärgående fuktprofilen över hela skivan för varje däck i en 12-däckad, trelinjig tork. Spridningen mellan kurvorna indikerar obalans i torkprocessen.
Granska grafiska profiler i flernivåvyer, tvärgående fuktkurvor, stapeldiagram och mycket mer.
Fuktkurvorna för skivor som lämnar torken visualiseras tydligt i realtid.
Tvärgående fuktkurva för varje däck i en 12-däckad, trelinjig tork.
