Laboratorieugnar för specialanvändning
Nabertherm Laboratorieugnar för specialanvändning
Nabertherm erbjuder ett omfattande sortiment av laboratorieugnar för krävande specialapplikationer inom forskning, utveckling och kvalitetskontroll. Ugnarna är konstruerade för tillförlitlig drift, hög temperaturprecision och lång livslängd även under extrema förhållanden.
Specialapplikationer
Nabertherms laboratorieugnar lämpar sig bland annat för:
- Kupellering och ädelmetallanalys
- Roterande ugnsinsatser för homogen värmebehandling
- Processer i skyddsgas, reaktiva gaser eller vakuum
- Experimentella och kundanpassade värmebehandlingsprocesser
Fördelar
- Robust och energieffektiv konstruktion
- Hög temperaturstabilitet och jämn värmefördelning
- Brett urval av styrsystem och tillbehör
- Möjlighet till kundanpassade lösningar
Flexibla lösningar för laboratorier
Tack vare modulär uppbyggnad och ett stort tillbehörsprogram kan ugnarna anpassas exakt efter processkrav, oavsett om det gäller materialutveckling, analys eller pilotförsök.
Kontakta Labsense Sweden för mer information, teknisk rådgivning och hjälp att välja rätt laboratorieugn för din applikation.

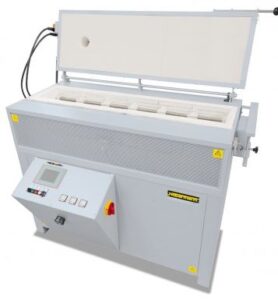

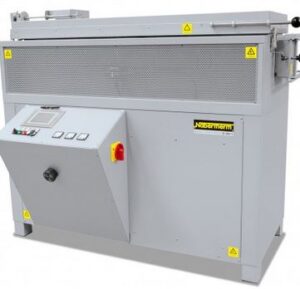

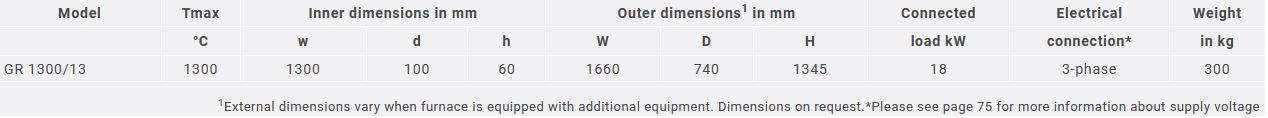

Gradientugnar, Tmax 1300 °C.
Ugnskammaren i gradientugnen GR 1300/13 är indelad i sex lika långa reglerzoner. Temperaturen i var och en av de sex uppvärmningszonerna regleras separat. Gradientugnen laddas vanligtvis från sidan via en pendeldörr som kan öppnas samtidigt. En maximal temperaturgradient på 400 °C kan därefter stabiliseras över en uppvärmd längd på 1300 mm.
Vid behov kan ugnen även utformas som en trådkylugn för laboratoriebruk, med en extra dörr på motsatt sida. Om de medlevererade fiberavdelarna används sker laddningen uppifrån.
Egenskaper
- Tmax 1300 °C
- Uppvärmd längd: 1300 mm
- Värmeelement monterade på stödrör möjliggör fri värmestrålning i ugnskammaren
- Dubbelmantlad konstruktion av strukturerat rostfritt stål med extra ventilation för låg yttemperatur
- Exklusiv användning av isoleringsmaterial utan klassificering enligt EU-förordning nr 1272/2008 (CLP)
- Laddning uppifrån eller via dörr på höger sida
- Gasfjäderupphängd lucka separat styrning av uppvärmningszonerna (varje zon 160 mm lång)
- Temperaturgradient på upp till 400 °C över hela ugnskammarens längd, varje zon kan styras individuellt
- Fiberavdelare delar kammaren i sex lika stora sektioner
Definierad användning inom ramen för bruksanvisningen
Styrenhet H1700

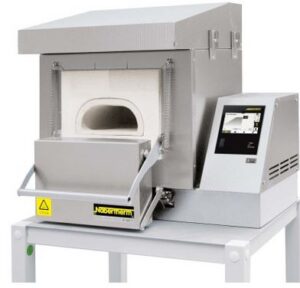

Kupelleringsugnar, Tmax 1300 °C.
Kupellering är en process för att separera ädelmetaller, såsom guld eller silver, från basmetalllegeringar. Under processen frigörs aggressiva gaser som angriper isolering och värmeelement. Kupelleringsugnarna N ../13 CUP är särskilt utvecklade för dessa mycket krävande processförhållanden.
Ugnskammaren består av en keramisk kopp som ger ett mycket effektivt skydd för värmeelement och isolering mot ångor. Ett särskilt system för tillförsel av friskluft och bortförsel av avgaser leder frånluften direkt till kupelleringsugnens avluftningshuv. Samtidigt tillförs frisk luft till ugnsatmosfären. Den integrerade avluftningshuven ovanpå ugnen och ovanför dörren fungerar som gränssnitt mot kundens avgassystem. Konstruktionen är mycket servicevänlig; alla slitdelar i ugnen, såsom den keramiska koppen och värmeelementen, kan enkelt bytas ut.

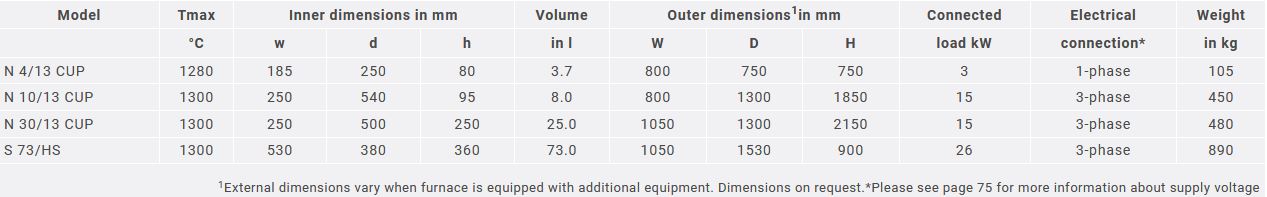

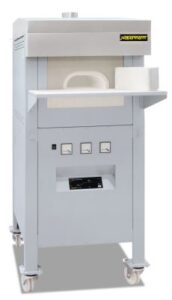

Kupelleringsugnarna N 4/13 CUP som bordsmodell samt N 10/13 CUP är särskilt avsedda för kupellering. Tack vare den höga kammardesignen kan modellen N 30/13 CUP även användas för smältning av kupeller. Den djupgående ugnen S 73/HS är speciellt konstruerad för smältning av kupeller.
Egenskaper
- Kompakt bordsmodell
- Dubbelmantlad konstruktion av strukturerat rostfritt stål med extra ventilation för låg yttemperatur
- Exklusiv användning av isoleringsmaterial utan klassificering enligt EU-förordning nr 1272/2008 (CLP)
- Keramisk kopp för skydd av värmeelement och isolering
- Ugnskammaren värms från tre sidor (botten och sidor) med värmeelement monterade på stödrör
Egenskaper N10/13 CUP and N30/13 CUP
- Keramisk muffel för skydd av värmeelement och isolering
- Dubbelmantlad konstruktion av strukturerat rostfritt stål med extra ventilation för låg yttemperatur
- Exklusiv användning av isoleringsmaterial utan klassificering enligt EU-förordning nr 1272/2008 (CLP)
- Ugnskammaren värms från fyra sidor med värmeelement monterade på stödrör
- Värmeelementen kan enkelt bytas som en komplett enhet
- Ugnskammaren ventileras för extra skydd av värmeelementen
- Exakt temperaturreglering via styrterminal med direkt mätning i koppen
- Stängbar muffelugnsdörr med tegel för koppen, försedd med handtag, för N 10/13 CUP
- Elektromekanisk lyftdörr för N 30/13 CUP

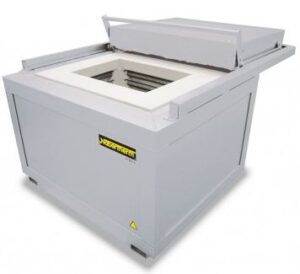

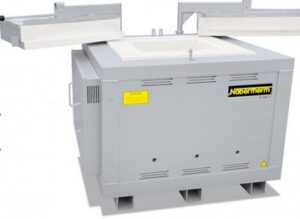

Egenskaper Pit-Type model S 73/HS
- Kompakt djupugn för smältning av kupeller
- Dubbelmantlad konstruktion av strukturerat rostfritt stål med extra ventilation för låg yttemperatur
- Exklusiv användning av isoleringsmaterial utan klassificering enligt EU-förordning nr 1272/2008 (CLP)
- Delat lock som öppnas manuellt genom uppfällning
- Uppvärmning från fyra sidor

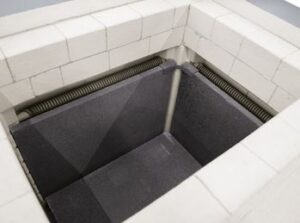

- Värmeelement och botten skyddade mot slitage och aggressiva ämnen med kiselkarbidplattor
- Arbetsyta / plan yta framför muffelugnens öppning
- Särskilt system för tillförsel av friskluft och bortförsel av avgaser för den keramiska koppen
- Avgaser leds direkt till avluftningshuven via ett keramiskt rör på koppens baksida
- Ventilationsgraden är justerbar
- Avgassystem med integrerad avluftningshuv ovanpå ugnen och ovanför dörren för anslutning till kundens avgassystem
- Överhettningsskydd med justerbar frånkopplingstemperatur som temperaturbegränsare för skydd av ugn och last
- Definierad användning inom ramen för bruksanvisningen
- NTLog Basic för Nabertherm-styrenhet: lagring av processdata på USB-minne
- Ugnskammaren ventileras för extra skydd av värmeelementen
- Avluftningsanslutning med isolerat rör på baksidan
- Möjlighet att ansluta kundens avgassystem
- Definierad användning inom ramen för bruksanvisningen
- NTLog Basic för Nabertherm-styrenhet: lagring av processdata på USB-minne

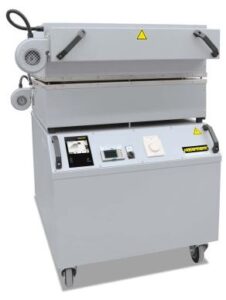

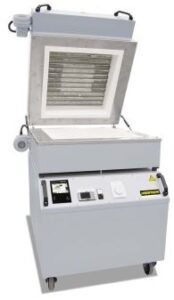

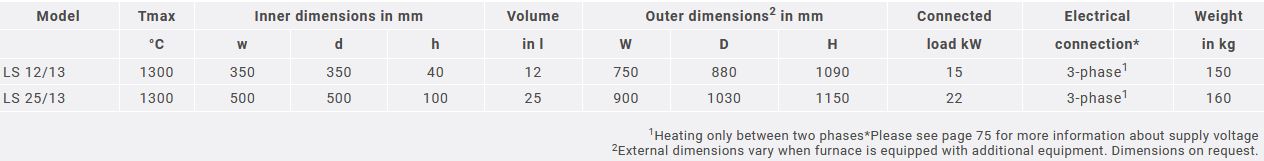

Snabbbrännugnar (Quick-Fire), Tmax 1300 °C.

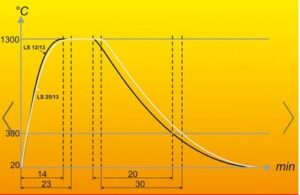

Dessa snabbbrännugnar är idealiska för simulering av typiska snabbbränningsprocesser upp till en maximal bränntemperatur på 1300 °C. Kombinationen av hög prestanda, låg termisk massa och kraftfulla kylfläktar möjliggör cykeltider från kallt till kallt på upp till 35 minuter, med en öppningstemperatur på cirka 300 °C.
Egenskaper
- Tmax 1300 °C

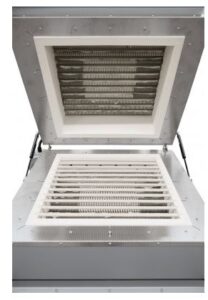

- Keramiska gallerör som stöd för godset
- Uppvärmning från botten och lock, tvåzonsstyrning
- Särskild placering av värmeelementen för optimal temperaturjämnhet
- Snabba kopplingscykler ger exakt temperaturreglering
- Dubbelmantlat hölje av strukturerade rostfria stålplåtar med extra fläktkylning för låg yttemperatur
- Exklusiv användning av isoleringsmaterial utan klassificering enligt EG-förordning nr 1272/2008 (CLP)
- Integrerade kylfläktar, programmerbara för snabbare kylning av godset inklusive kylning av höljet
- Programmerbar öppning av locket på cirka 60 mm för snabbare kylning utan aktivering av fläkten
- Termoelement typ S för övre och nedre zon
- Hjul för enkel förflyttning av ugnen
- Definierad användning inom ramen för bruksanvisningen
NTLog Basic för - Nabertherm-styrenhet: registrering av processdata med USB-minne
- Styrenhet P570 (50 program med vardera 40 segment)

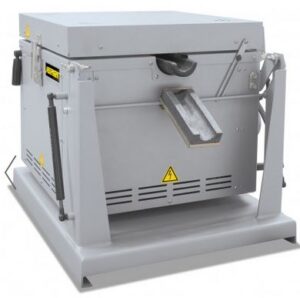

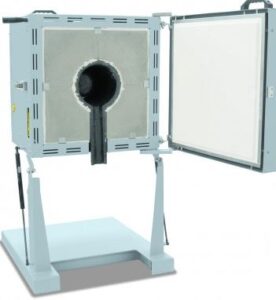

Roterande ugnar, Tmax 1400 °C.
Dessa kompakta tippbara smältugnar för smältning av icke-järnmetaller och legeringar är unika och erbjuder flera tekniska fördelar. De är konstruerade som bordsmodeller och kan användas i många laboratorieapplikationer. Det praktiska motviktsbalanserade gångjärnet med stötdämpare samt hällpipen på ugnens framsida (ej på modell KC 4/14) underlättar exakt dosering vid avtappning av smältan. Smältugnarna finns tillgängliga för ugnskammartemperaturer på 1000 °C, 1300 °C eller 1400 °C.
Egenskaper

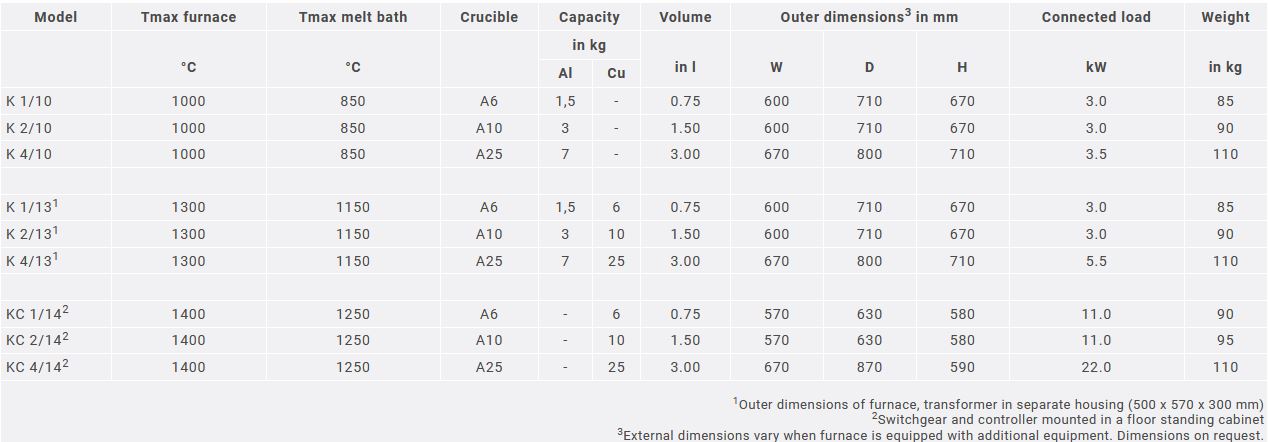

- Tmax 1000 °C, 1300 °C eller 1400 °
- Degelstorlekar på 0,75 liter, 1,5 liter eller 3 liter
- Dubbelmantlat hölje av strukturerade rostfria stålplåtar med extra fläktkylning för låg yttemperatur
- Exklusiv användning av isoleringsmaterial utan klassificering enligt EG-förordning nr 1272/2008 (CLP)
- Degel av ler-grafit med integrerad hällpip, ingår i leveransen
- Extra hällpip (ej för KC 4/14), monterad på ugnen för exakt gjutning
- Kompakt bordsmodell, enkel tömning av degeln via tippmekanism med gasfjäder
- Degeln för uppvärmning i smältugnen är isolerad med ett gångjärnsförsett lock, locket öppnas vid gjutning
- Definierad användning inom ramen för bruksanvisningen
- Styrenhet R7 (alternativt 3508 för KC)
