MCT560 NIR-analysator
Industriell online NIR-analysator för fukt och beläggning
MCT560 utnyttjar NIR-teknik, som är allmänt använd och accepterad inom flera industribranscher för mätning av fukt och andra parametrar online. Flera av världens största tillverkare använder MCT560 Online NIR-sensorer.
Sensorerna hjälper operatörer att kontrollera fukthalten med en noggrannhet på en tiondels procent, vilket säkerställer att produktspecifikationerna uppfylls vid varje tillfälle.
Fördelar
- Förbättra processtyrningen och slutproduktens kvalitet genom noggranna mätningar av fukt, olja/fett och andra parametrar.
- Fatta snabba beslut och göra justeringar i produktionslinjen baserat på analysdata i realtid.
- Sänk kostnader och minska svinn, vilket ökar företagets lönsamhet.
Egenskaper
- Snabb mätning som möjliggör upp till 99 avläsningar per sekund.
- Robust kapsling för krävande miljöer; IP67-klassat gränssnitt ger skydd i tuffa användningsförhållanden.
- Enkel att använda, integrera och standardisera mellan flera produktionslinjer.
- Patenterad temperaturreglerad detektor säkerställer stabila och tillförlitliga mätresultat.
- Helt modulär konstruktion, där alla komponenter enkelt kan bytas ut på plats.
- Enkel felsökning med hjälp av avancerade interna diagnostikfunktioner.
Användningsområden för MCT560 online NIR-analysator
Jämn produktkvalitet, högre produktivitet och minskat svinn
MCT560 Online NIR-smart sensor används för kontinuerlig mätning och styrning av fukthalt, beläggningsvikt, film-/skikttjocklek och produkttemperatur under tillverkningsprocessen. Sensorerna möjliggör sluten reglering av exempelvis transportbandshastighet, pappersfuktare och andra processer där variationer i fukt behöver kontrolleras.
MCT560-serien kan dessutom enkelt integreras i befintliga styrsystem via industristandardiserade I/O-protokoll, vilket gör det möjligt att utnyttja mätdata för att maximera processeffektiviteten.
- Kemikalier och kemikaliepulver
- Smältlim
- Tryckkänsliga lim
- Extruderade plaster
- Gipspulver
- Tegel
- PVB-filmer
- Textilier
- Krossgummi
- Polymerpellets
- Glaskross
- Sand och ballastmaterial
- PVC-pulver
- Keramer
- Gödselmedel
- Cellulosaskivor
- Papper
- Tvättmedel och tvålar
- Mineraler och metallmalmer
- Krut
- Biobränslen
- Tobak
- Trä
- Wellpappmaterial
- Livsmedelsförpackningar och -behållare
- Spånskivor och träfiberskivor
- Takpapp
Installation av NIR-detektor

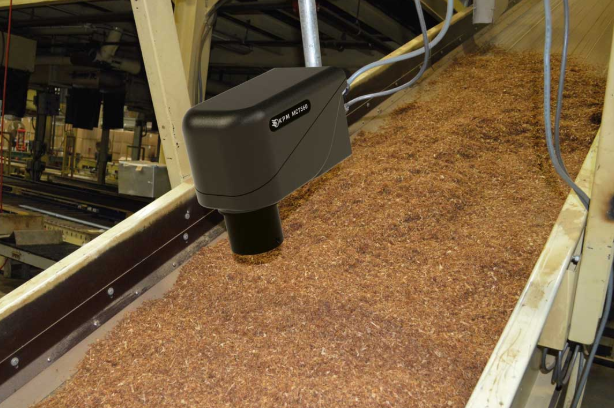

Ovanför transportband
MCT560-sensorer installeras 200–450 mm ovanför transportbandet.

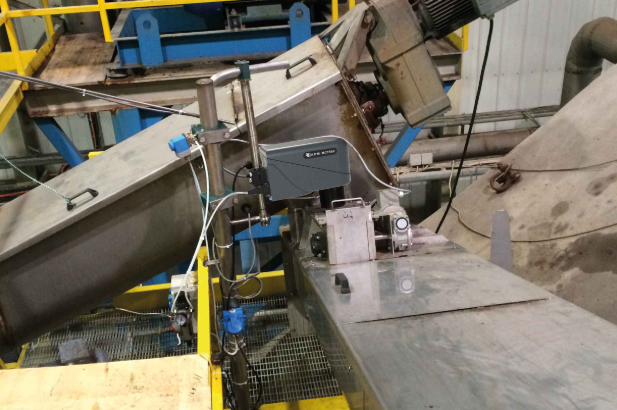

Skruvtransportörer
Installation av MCT560 ovanför skruvtransportörer möjliggör mätning av materialflödet direkt från skruvbladens yta. MCT560 monteras vid sidan av centrumaxeln, och instrumentets programvara eliminerar påverkan från skruvbladen i mätningen.
Behållare och matningsrännor
Ett mätningsfönster, exempelvis av safirglas, kan användas för kontinuerlig mätning av produktflödet. Dessutom kan en separat snorkelprovtagare (tillval) användas för mätning av fritt fallande pulver eller granulat i matningsrännor.
Hur MCT560 fungerar
Mäter fukthalt med en noggrannhet på 0,1 %
MCT560-seriens NIR-analysatorer integreras i kritiska punkter i produktionsprocessen för att möjliggöra kontinuerlig övervakning av inkommande råvaror eller aktiv processtyrning i produktionslinjen. Varje konfiguration är utformad för att sömlöst integreras med transportband, skruvtransportörer eller behållare och matningsrännor för analys av fukt, olja/fett och andra online-parametrar.
MCT560:s skanningsprocess – enkel men tillförlitlig
- Ljuset från lampan leds genom ett roterande hjul med en hastighet på 2 000 rpm (upp till 6 000 rpm), som innehåller applikationsspecifika NIR-filter.
- NIR-ljuset riktas mot det material som mäts.
- Det ljus som reflekteras från produkten samlas upp av en intern spegel och fokuseras på en Peltier-kyld blysulfid-detektor (PbS).
- Den signal som genereras av detektorn behandlas av instrumentets interna ”intelligenta” kretskort och jämförs med en intern referensstråle. Signalen omvandlas därefter till procentvärden för fukt, olja/fett och andra parametrar.
Resultatet är snabb, stabil och högupplöst online-analys som möjliggör exakt processtyrning i realtid.
Programvara
Alla modeller i MCT-serien använder SensorVu-programvaran, en Windows®-baserad PC-applikation. Med SensorVu kan användare ange inställningar, utföra och justera kalibreringar, välja produktkoder, granska interna diagnostikvärden samt övervaka fukt- och temperaturtrender på distans.
SensorVu kan även anslutas till flera MCT-analysatorer på samma plats, vilket möjliggör centraliserad övervakning och hantering av flera system samtidigt.
Trendinäyttö lokitoiminnolla näyttää prosessimittausten muutokset reaaliajassa.
Tarkastele anturin kuntoa ja suorituskykyä helposti seurattavien ohjeiden avulla.
Yksinkertainen, graafinen kalibrointirutiini uusien tuotteiden nopeaan käyttöönottoon.
Mått
